Consejos de plegado de chapa metálica para una producción de alta calidad

Introducción al plegado de chapa metálica

El plegado de chapas metálicas es uno de los procesos de forja más importantes que permiten a los fabricantes dar formas complejas a las chapas metálicas. Los sectores de la automoción, la arquitectura y la industria utilizan chapas metálicas en piezas de automóviles, arquitectura, componentes de maquinaria, etc., y es fundamental que el plegado de estas chapas sea de buena calidad para que el proyecto sea productivo.

Las fábricas más modernas especializadas en el trabajo del metal han informado de que, si se realiza correctamente, el plegado de chapa puede reducir la chatarra entre un 15 y un 25% y mejorar las tolerancias dimensionales. Fabricantes aeroespaciales y de automoción de renombre mundial han llegado a la conclusión de que la calidad de los productos finales y la satisfacción del cliente dependen directamente de la precisión del plegado de chapa.

Esta es una guía completa sobre las técnicas de plegado de chapa establecidas -técnicas que se establecieron tras muchos años de experiencia de fabricación en instalaciones de fabricación certificadas ISO 9001- y el proceso debe garantizar que los componentes sean precisos, de alta calidad y duraderos. Los resultados del plegado de chapa se atribuyen en gran medida a otros aspectos, como la selección del material y los parámetros óptimos de la máquina.

Conceptos básicos del plegado de chapa metálica

¿Qué es el plegado de chapa?

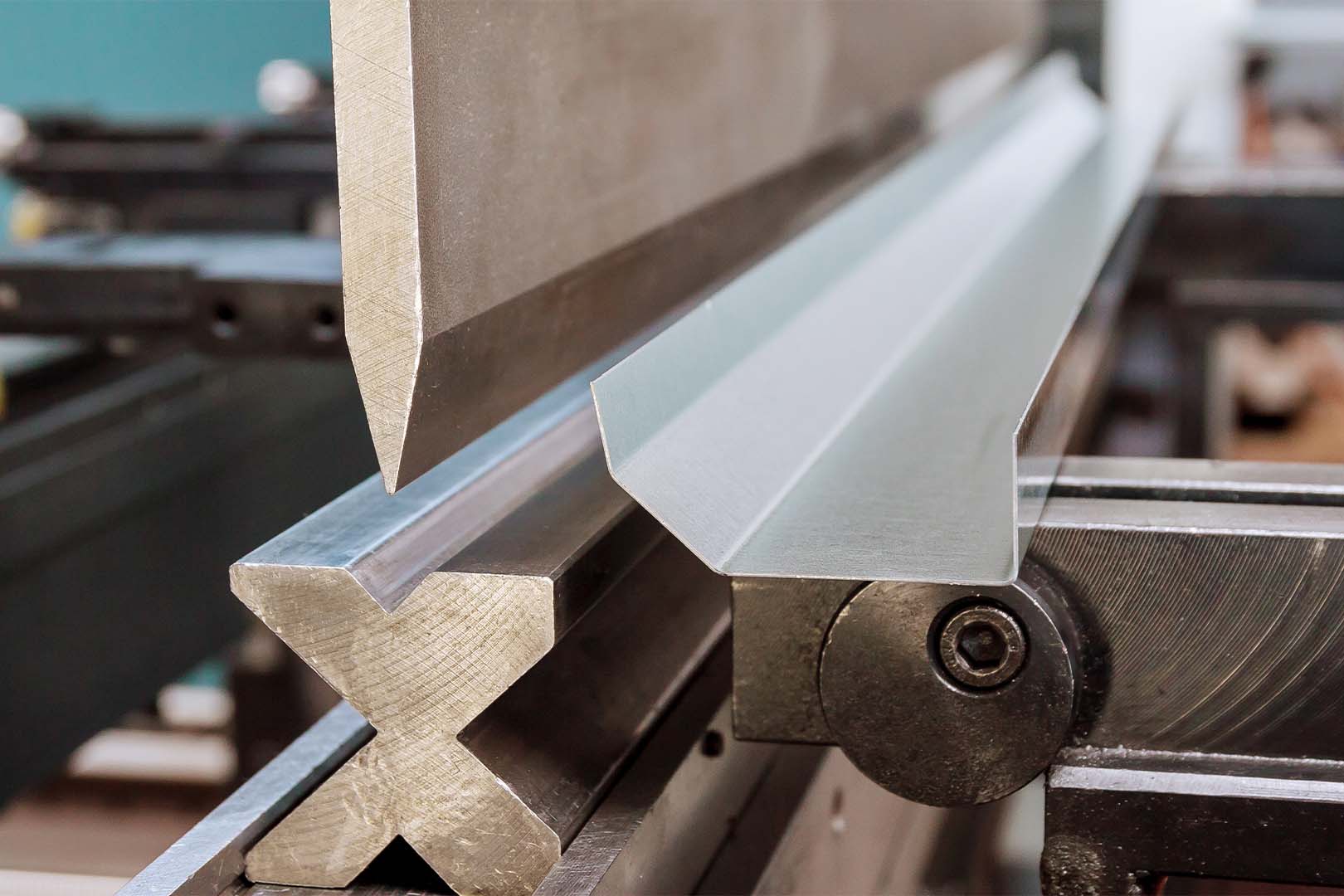

El plegado de una chapa metálica implica presionar la chapa a través de ángulos específicos que se controlan. Durante el plegado, el control de los ángulos creados se realiza a lo largo de dos ejes específicos. El proceso superficial de esta fabricación se basa en el uso de herramientas especializadas, como las plegadoras, que ejercen cálculos basados en el tonelaje para doblar en un ángulo específico.

Curvado moderno de chapa combinan muy bien con otros procesos de fabricación, como el corte por láser, el corte por chorro de agua y las máquinas de corte por hilo, para formar soluciones de fabricación completas. Las instalaciones de alta tecnología suelen incorporar el plegado de chapas metálicas con procesos de rectificado de precisión para hacer frente a estrictos requisitos de tolerancia.

Factores que afectan a la calidad

Para que los procesos de plegado de chapa sean precisos, hay que prestar especial atención a varios factores que los ingenieros de fabricación han determinado gracias a los resultados de una intensa investigación sobre fabricación:

El comportamiento es sensible a las propiedades del material, concretamente a las características de espesor, dureza y ductilidad. Estas normas ASTM definen los procedimientos de ensayo de materiales que garantizarán la uniformidad de las curvas de chapa.

Herramientas: Las matrices y los punzones necesarios para doblar la chapa deben mantenerse en condiciones óptimas para que estas herramientas no provoquen defectos. Los principales proveedores de herramientas, como Wilson Tool y Amada, ofrecen matrices específicas para cada producto, muy adecuadas para funciones de alta precisión.

Parámetros: El tonelaje, la longitud de carrera y la velocidad del pistón de las plegadoras deben calibrarse correctamente. Los datos de fabricación indican que un equipo correctamente calibrado eliminará hasta un 30-40% de defectos de plegado de chapa.

Consejos para obtener resultados de alta calidad

1. Elegir el material adecuado para curvar chapa

El efecto de la elección del material está en el centro del éxito de las tasas de producción de plegado de chapa Cuando se diseña un componente que requiere una fabricación especial, se obtiene el asesoramiento de ingenieros de fabricación en ese campo, con amplia experiencia en diferentes aleaciones, basándose en los resultados de pruebas exhaustivas realizadas por organismos como ASM International o los comités ASTM.

Chapas y bobinas prefabricadas de cobre y aleación de cobre reconstituida: La aleación se fabrica para que tenga las propiedades, los costes de mantenimiento y el acabado superficial deseables.

• Acero dulce (A36): Tiene buena flexibilidad y puede realizar tareas complejas.
• Aluminio 5052: Ofrece alta resistencia a la corrosión y tiene buenas propiedades generales.
• Acero inoxidable 304: Puede conservar su resistencia con las repeticiones del ciclo

La capacidad de conocer el límite elástico y el módulo elástico del material permite a los equipos de fabricación calcular un parámetro de doblado de chapa metálica que proporcione resultados coherentes. Los laboratorios de ensayo de materiales que se ajustan a los procedimientos ASTM E8 permiten obtener información muy valiosa para el desarrollo de procesos.

2. Calcular el radio de curvatura correcto

Los cálculos del radio de curvatura representan el aspecto más crítico de las operaciones de curvado de chapa metálica de precisión. Los ingenieros de fabricación utilizan fórmulas establecidas basadas en las propiedades de los materiales para evitar fisuras y garantizar la precisión dimensional.

Directrices de radio de curvatura estándar del sector:

• En el más pequeño en radio debe ser 1.0 veces el espesor de la suave acero material.
• Las aplicaciones de aluminio requieren 1,5 × espesor de material mínimo
• El plegado de chapa de acero inoxidable suele requerir 2,0 × espesor del material

Las instalaciones de fabricación avanzadas utilizan cálculos de tolerancia de plegado según las normas ASME Y14.36M para garantizar un desarrollo preciso del patrón plano. Este enfoque de precisión reduce el desperdicio de material y mejora la uniformidad del plegado de chapa metálica en todas las series de producción.

3. Mantener un grosor constante del material

La variación del espesor del material afecta significativamente a la calidad y la repetibilidad. Las principales empresas de fabricación aplican protocolos exhaustivos de inspección de entrada para verificar la uniformidad del espesor antes de iniciar las operaciones de plegado de chapas metálicas.

Los datos de control estadístico de procesos de operaciones de gran volumen muestran que las variaciones de espesor superiores a ±0,002″ pueden causar desviaciones dimensionales de hasta 15% en los componentes curvados finales. Los proveedores de materiales certificados que siguen las especificaciones ASTM A1008 proporcionan un control de espesor constante, esencial para el trabajo de plegado de chapa metálica de precisión.

4. Optimizar el utillaje para operaciones de precisión

La optimización del utillaje está directamente relacionada con la precisión y la calidad del acabado superficial. Las fábricas especializadas en fabricación de precisión mantienen programas exhaustivos de gestión de herramientas basados en las mejores prácticas del sector.

Consideraciones críticas sobre el utillaje:

• Holgura de la matriz = 1,0-1,2 × espesor del material para un plegado óptimo de la chapa
• Selección del radio del punzón siguiendo las especificaciones de los fabricantes Trumpf y Amada.
• Protocolos de inspección periódica que evitan el desgaste prematuro de las herramientas

Las operaciones de fabricación avanzadas utilizan plegadoras CNC con sistemas de cambio automático de herramientas, lo que reduce los tiempos de preparación al tiempo que mantiene una calidad constante. La conexión con máquinas de corte por láser permite una fabricación ininterrumpida, lo que hace posible producir una gran cantidad de chapa doblada de forma eficiente.

5. Ajustar la máquina para obtener la curva perfecta

La selección óptima de los parámetros de la máquina representa la culminación del éxito del desarrollo del proceso. Los ingenieros de fabricación utilizan cálculos de tonelaje basados en la resistencia y la geometría del material para evitar sobrecargas y garantizar un conformado completo.

Parámetros críticos de la máquina:

• Tonelaje = (UTS × Longitud × Espesor²) / (8 × Anchura de matriz) para un plegado preciso de chapas metálicas
• Optimización de la velocidad del cilindro: 10-15 mm/seg para operaciones de precisión
• Precisión de posicionamiento del calibrador trasero: ±0,001″ para obtener resultados uniformes.

Las instalaciones de fabricación avanzadas integran prensas plegadoras con sistemas de automatización de fábrica, lo que permite supervisar en tiempo real los parámetros de plegado de chapa y realizar ajustes automáticos basados en sensores de retroalimentación del material.

Defectos comunes y soluciones

Cuando los datos de calidad de fabricación recogidos en las instalaciones de fabricación certificada demuestran que un enfoque sistemático de la prevención de defectos reduce los índices de desechos entre un 40 y un 60 por ciento y mejora la consistencia dimensional.

Técnicas avanzadas para mejorar la calidad

Integración del corte por láser en las operaciones

La tecnología de corte por láser permite a los fabricantes conseguir una calidad excepcional de los bordes antes de las operaciones de plegado de chapas metálicas, mejorando significativamente la precisión final de los componentes. Las instalaciones de fabricación modernas utilizan sistemas láser de fibra que proporcionan valores de rugosidad del borde de corte inferiores a 1,6 µm Ra.

La integración del corte por láser en las operaciones elimina los requisitos de mecanizado secundario, al tiempo que mantiene unas tolerancias estrictas. Los sistemas automatizados de manipulación de materiales transfieren los componentes directamente de las estaciones de corte por láser a los equipos de conformado, lo que reduce los daños por manipulación y mejora la eficiencia de la producción.

Corte por chorro de agua de materiales sensibles al calor

El corte por chorro de agua proporciona capacidades de corte en frío esenciales para materiales sensibles al calor que requieren operaciones de conformado posteriores. La tecnología elimina las huellas de calor que pueden causar la calidad y las dimensiones.

La tecnología de fabricación compleja implica el corte por chorro de agua y el plegado de chapa de materiales como el titanio y el Inconel, en los que el calor puede afectar a las propiedades del material. Las anchuras de corte por chorro de agua de 0,020 a 0,040 pulgadas hacen que la precisión del corte por chorro de agua y la utilización del material sean exactas.

Rectificado de precisión para tolerancias estrechas

Las operaciones de rectificado de precisión proporcionan un control dimensional final para componentes que requieren una precisión excepcional después del conformado. Las técnicas de rectificado de superficies consiguen tolerancias de planitud de 0,0002″ por pulgada manteniendo acabados superficiales por debajo de 16 µin Ra.

Las instalaciones de fabricación especializadas en la fabricación aeroespacial utilizan el rectificado de precisión para conseguir tolerancias geométricas imposibles sólo con el conformado. Los procesos de electroerosión por corte de hilo complementan las operaciones de rectificado de precisión para geometrías complejas que requieren tanto conformado como mecanizado de precisión.

Conclusiones: Lograr resultados de alta calidad

El resultado de conseguir un plegado de chapa superior implica un profundo conocimiento del material, los equipos y el proceso. El éxito radica en la aplicación de metodologías adecuadas, como la selección del material, el cálculo del radio, el grosor regular y los ajustes de la máquina.

La calidad superior en instalaciones de fabricación avanzadas se consigue mediante la integración de tecnologías complementarias, como el corte por láser, el corte por chorro de agua, el corte por hilo y el rectificado de precisión. Este método de fabricación holístico garantizará que las piezas y los componentes se produzcan de acuerdo con las especificaciones más exigentes y que la producción se lleve a cabo de forma eficiente.

Para seguir mejorando los procesos, hay que formar al personal, mantener los equipos y seguir las mejores prácticas definidas en el sector, como las de las organizaciones normalizadas en ASM International, ASTM y los principales fabricantes de equipos.

Preguntas frecuentes sobre el plegado de chapa

¿Cuál es el radio de curvatura óptimo de funcionamiento?

La industria está de acuerdo en que el radio de curvatura mínimo debe ser de 1,0-2,0 veces el espesor del material, en función de las características de la aleación y del artículo al que se aplique.

¿Cuáles son algunas de las formas en que los fabricantes pueden evitar el springback en sus operaciones?

La compensación del springback tiene en cuenta los cálculos de sobredoblado en relación con el módulo elástico y el límite elástico del material y suele requerir de 1 a 3 grados de doblado adicional.

¿Qué pueden hacer las instalaciones para ser más precisas?

La precisión puede alcanzarse mediante el uso de equipos calibrados, el cuidado correcto de las herramientas, la integración con el corte por láser y la introducción del control estadístico de procesos.

¿Cuáles son los materiales más utilizados en el proceso?

El acero dulce A36, el aluminio 5052/6061 y el acero inoxidable 304/316 son los materiales comunes que podrían utilizarse, pero tienen parámetros diferentes.

¿Qué lugar ocupa el rectificado de precisión en las operaciones?

El rectificado preciso de superficies produce detalles dimensionales finales y acabados según los requisitos de los componentes donde un proceso de conformado por sí solo no puede realizarlo.

Fuentes y referencias: Las especificaciones técnicas y los parámetros de proceso proceden de una amplia experiencia de fabricación en instalaciones certificadas ISO 9001, en colaboración con los principales fabricantes de equipos, como Trumpf, Amada y Salvagnini. Los datos de propiedades de los materiales siguen las normas ASTM A1008, ASTM E8 y Normas internacionales ASM.

Los datos de calidad de fabricación reflejan el análisis de operaciones de gran volumen en las cadenas de suministro aeroespacial (Boeing, Lockheed Martin) y de automoción (Ford, GM). Las especificaciones de los equipos hacen referencia a la documentación técnica de los fabricantes de plegadoras Wilson Tool, LVD y Bystronic.

Las normas del sector a las que se hace referencia incluyen ASME Y14.36M para cálculos de tolerancia de curvatura y ASTM E290 para protocolos de pruebas de curvatura esenciales para los programas de garantía de calidad de fabricación.
