Diferença entre gabarito e dispositivo

Os gabaritos e os dispositivos são indispensáveis no mundo da produção e da maquinagem. Apesar de serem utilizados indistintamente, têm objectivos distintos. Compreender as diferenças entre eles é essencial para otimizar os processos de fabrico, garantir a precisão e melhorar a produtividade global. Este guia irá explorar as principais diferenças entre gabaritos e dispositivos, fornecendo informações pormenorizadas sobre as suas funções, tipos, vantagens e utilizações em vários sectores.

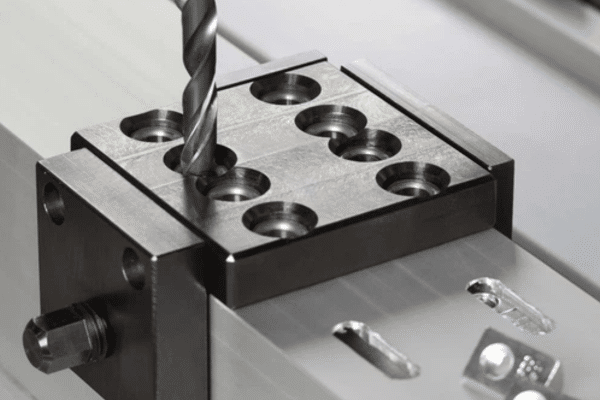

O que é um Jig?

Objetivo e função

A gabarito é uma ferramenta utilizada no fabrico para controlar a localização e o movimento de outra ferramenta, normalmente uma ferramenta de corte. A principal função de um gabarito é guiar a ferramenta de corte para o local desejado na peça de trabalho, garantindo operações precisas e repetíveis. Em muitos casos, os gabaritos são concebidos para operações como perfuração, alargamento ou rosqueamento, em que a ferramenta de corte deve seguir um caminho específico.

• Guia de ferramentas: Um gabarito guia a ferramenta ao longo do caminho correto para fazer cortes ou furos precisos.

• Reduzir o erro manual: Ao fornecer uma orientação consistente, os gabaritos reduzem o erro humano, melhorando a precisão geral.

• Operações adequadas: Os gabaritos são mais frequentemente utilizados em operações como perfuração, alargamento, rosqueamento e rebaixamento, onde a precisão é crítica.


Principais caraterísticas de um gabarito

• Mecanismos de guia de ferramentas: Muitas vezes incluem casquilhos ou outros componentes de guia para direcionar o movimento da ferramenta.

• Precisão: Concebida para garantir que as peças são fabricadas de acordo com especificações exactas, aumentando a consistência do produto.

• Repetibilidade: Os gabaritos permitem a realização de operações repetidas com a mesma precisão, aumentando a eficiência.


Tipos comuns de gabaritos

• Gabarito de modelo: Utiliza um modelo para guiar a ferramenta durante a operação.

• Gabarito de placa: Uma placa plana com buchas de perfuração para orientação da ferramenta.

• Canal Jig: Envolve a peça de trabalho numa estrutura em forma de canal para estabilidade.

• Gabarito de folha: Um gabarito articulado que cobre a peça de trabalho e guia a ferramenta.

• Caixa de ferramentas: Uma estrutura 3D que envolve a peça de trabalho para um alinhamento preciso da ferramenta.

• Gabarito de diâmetro: Especificamente concebido para peças cilíndricas.

• Gabarito de indexação: Utilizado para rodar a peça de trabalho em incrementos para operações multiponto.

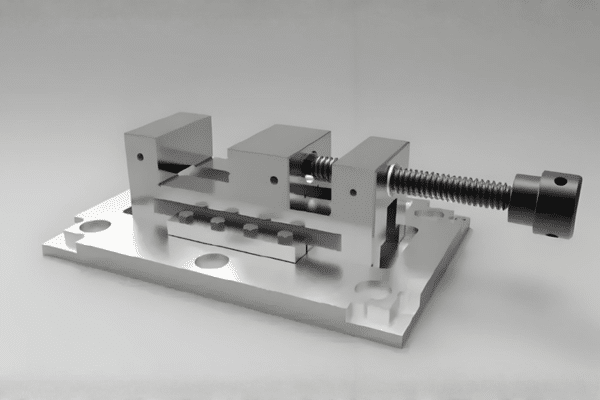

O que é um acessório?

Objetivo e função

A fixação é uma ferramenta utilizada para segurar e apoiar firmemente uma peça de trabalho durante uma operação de maquinagem. Ao contrário de um gabarito, um dispositivo de fixação não guia a ferramenta de corte, mas assegura que a peça de trabalho é mantida firmemente na posição e orientação corretas. As fixações são utilizadas em operações como fresagem, torneamento, retificação e soldadura, em que a peça de trabalho tem de permanecer estacionária enquanto a ferramenta executa a maquinação.

• Porta-peças: Os dispositivos de fixação mantêm a peça de trabalho estável durante as operações de maquinagem.

• Posicionamento: Os dispositivos de fixação asseguram a orientação correta da peça de trabalho em relação à ferramenta.

• Estabilidade e rigidez: Os dispositivos de fixação fornecem a estabilidade necessária para uma maquinação precisa, particularmente em ambientes de binário elevado e de alta precisão.


Caraterísticas principais de um aparelho

• Dispositivos de fixação: As fixações incorporam frequentemente grampos ou parafusos para segurar a peça de trabalho de forma segura.

• Localização de elementos: Os localizadores asseguram que a peça é posicionada no alinhamento correto para a maquinação.

• Rigidez: As fixações devem ser suficientemente robustas para suportar as forças de corte e manter um posicionamento preciso durante as operações.


Tipos comuns de luminárias

• Dispositivos de fresagem: Utilizado para fixar peças durante as operações de fresagem.

• Dispositivos de torneamento: Para segurar peças em tornos durante operações de torneamento.

• Dispositivos de perfuração: Utilizado em operações de perfuração para segurar a peça de trabalho.

• Dispositivos de retificação: Segurar as peças durante a retificação para garantir superfícies lisas.

• Dispositivos de brochagem: Fixar as peças para as operações de brochagem.

• Dispositivos de roscar: Utilizado para segurar as peças durante a roscagem para garantir a consistência da rosca.

• Dispositivos de soldadura: Manter o posicionamento das peças durante a soldadura.

• Dispositivos de montagem: Ajudam a alinhar e a segurar as peças durante o processo de montagem.

• Luminárias duplex: Permite a maquinação simultânea de duas peças.

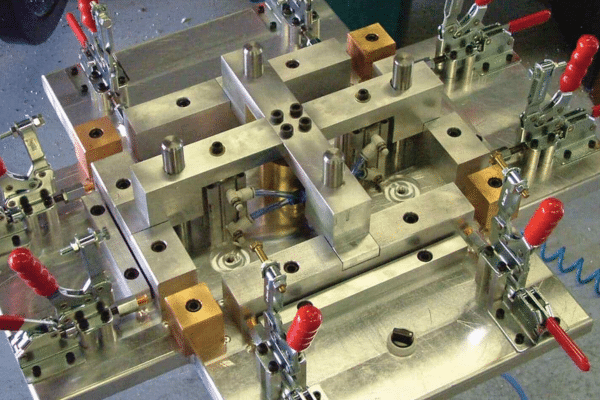

Principais diferenças entre gabaritos e acessórios no fabrico

Diferença funcional

• Jig: Guia a ferramenta de corte para a localização exacta na peça de trabalho.

• Jogo: Mantém e suporta a peça de trabalho numa posição fixa durante a maquinagem.


Diferença de interação entre ferramentas

• Jig: Interage com a ferramenta de corte para a guiar durante a operação.

• Jogo: Não entra em contacto com a ferramenta, mas segura a peça de trabalho com firmeza.


Diferença de interação da peça de trabalho

• Jig: Posiciona a ferramenta e a peça de trabalho para garantir a precisão da operação.

• Jogo: Centra-se principalmente na fixação da peça de trabalho, assegurando a sua orientação correta.


Adequação ao funcionamento

• Jig: Ideal para operações guiadas como perfuração, alargamento e rosqueamento.

• Jogo: Mais adequado para operações que exigem que a peça de trabalho permaneça numa posição fixa, como a fresagem, o torneamento ou a soldadura.


Nível de automatização

• Jig: Menos comum em processos automatizados, uma vez que normalmente requer intervenção manual.

• Jogo: Frequentemente utilizado em sistemas automatizados e Maquinação CNC processos para obter resultados consistentes e repetíveis.


Complexidade da conceção

• Jig: Normalmente mais complexos, com componentes concebidos para guiar as ferramentas com precisão.

• Jogo: Conceção mais simples, centrada no apoio estável da peça de trabalho.


Custo e esforço de fabrico

• Jig: Geralmente mais caro devido à precisão necessária para a orientação da ferramenta.

• Jogo: Normalmente menos dispendioso, uma vez que a conceção se centra na fixação do trabalho e não na orientação das ferramentas.


Requisitos de competências para o operador

• Jig: Geralmente é mais fácil de utilizar e requer menos perícia, uma vez que guia diretamente a ferramenta.

• Jogo: Pode exigir mais tempo de preparação e precisão, mas não necessita de tanta interação direta com a ferramenta de corte.


Gabarito vs Fixação

Aspeto	Gabarito	Fixação
Função	Guia a ferramenta durante as operações de maquinagem	Mantém a peça de trabalho em posição durante a maquinagem
Interação de ferramentas	Guia a ferramenta	Não interage com a ferramenta
Fixação da peça de trabalho	Posiciona a peça de trabalho, mas não é a função principal	Concebido principalmente para segurar e fixar a peça de trabalho
Aplicação	Furar, alargar, roscar, etc.	Fresagem, torneamento, retificação, soldadura, etc.
Complexidade da conceção	Mais complexo devido aos componentes de orientação da ferramenta	Mais simples, centrado na fixação da peça de trabalho
Flexibilidade	Menos flexível, específico para as tarefas	Mais flexível, adaptável a várias peças
Componentes	Inclui buchas de perfuração, localizadores e grampos	Inclui grampos, parafusos e estruturas de suporte
Tempo de configuração	Preparação mais longa devido ao alinhamento da ferramenta	Preparação mais curta centrada na fixação da peça de trabalho
Custo	Mais elevado devido à conceção especializada	Menor, devido a uma conceção mais simples

Porque é que os gabaritos melhoram o trabalho manual

Os gabaritos são inestimáveis na redução do erro humano e na garantia de que são efectuados cortes ou furos precisos em cada peça. Tornam operações como a perfuração muito mais exactas, especialmente em ambientes de produção de grande volume.

Porque é que os acessórios apoiam os processos automatizados

As fixações são essenciais no fabrico automatizado, uma vez que proporcionam estabilidade e precisão em operações de alta velocidade e de grande volume. As fixações asseguram que as peças são mantidas em segurança durante a maquinação, facilitando a consistência e a repetibilidade.

Quando os gabaritos e as fixações são utilizados em conjunto

Nalguns casos, os gabaritos e as fixações são utilizados em conjunto para obter precisão e estabilidade. Os gabaritos guiam a ferramenta para a posição correta, enquanto as fixações mantêm a peça de trabalho firmemente no lugar, resultando numa maior precisão e eficiência.

Componentes utilizados em gabaritos e acessórios

Localização de elementos

Utilizado para posicionar corretamente a peça de trabalho dentro do gabarito ou do dispositivo de fixação.

Elementos de fixação

Fixar a peça de trabalho no seu lugar, evitando qualquer movimento durante a maquinagem.

Elementos de apoio

Proporcionam estabilidade adicional, assegurando que a peça de trabalho permanece firmemente posicionada.

Fixadores, pegas e ferragens

Utilizado para fixar, posicionar e ajustar o gabarito ou o dispositivo de fixação.

Fixação pneumática/hidráulica (acessórios)

Utilizado em dispositivos de fixação para aumentar a força de aperto e garantir um posicionamento seguro durante operações de elevada exigência.

FABRICO E MATERIAIS

Como são fabricados os gabaritos e acessórios

Os gabaritos e acessórios são normalmente fabricados utilizando Maquinação CNC, soldadura, EDMe fabrico aditivo métodos, consoante a complexidade e os requisitos da peça a produzir.

Materiais utilizados para gabaritos e acessórios

• Aço: Comum tanto para gabaritos como para acessórios devido à sua resistência.

• Alumínio: Utilizado para gabaritos leves.

• Ferro fundido: Frequentemente utilizado para instalações grandes e estáveis.

• Aço para ferramentas: Utilizado para componentes sujeitos a desgaste, como os casquilhos.


CASOS DE UTILIZAÇÃO E APLICAÇÕES

Aplicações dos gabaritos

Utilizado na perfuração, alargamento e abertura de roscas, onde a orientação da ferramenta é fundamental para a precisão.

Aplicações dos dispositivos de fixação

Comum na fresagem, torneamento, retificação e soldadura, onde a fixação e a estabilidade são os principais requisitos.

Exemplos do sector

Automóvel

Os gabaritos e acessórios são amplamente utilizados no fabrico de automóveis para a montagem precisa de componentes.

Aeroespacial

Os componentes aeroespaciais requerem uma elevada precisão, o que torna os gabaritos e acessórios essenciais para a sua produção.

Eletrónica

Utilizado na montagem de componentes electrónicos, assegurando que as peças são colocadas e mantidas com precisão.

Oficinas mecânicas

Tanto os gabaritos como os dispositivos de fixação são vitais nas oficinas mecânicas para garantir a precisão e a repetibilidade das operações de maquinagem.

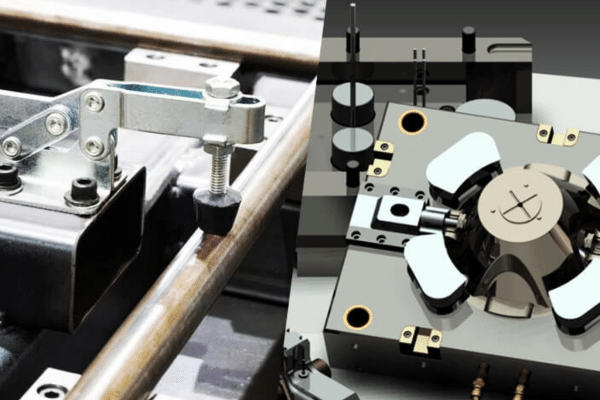

VANTAGENS E DESVANTAGENS

Vantagens dos gabaritos e acessórios

• Aumento da velocidade de produção

• Maior precisão e consistência

• Requisitos de competências reduzidos

• Taxas de refugo e retrabalho mais baixas


Desvantagens dos gabaritos e acessórios

• Falta de flexibilidade na conceção

• Desafios de armazenamento e manuseamento

• Requisitos de manutenção

• Custos iniciais elevados


Resumo

Em resumo, gabaritos guiam a ferramenta durante as operações de maquinagem, garantindo a precisão, enquanto equipamentos mantêm a peça de trabalho fixa, permitindo uma maquinação estável. Ambas as ferramentas fazem parte integrante dos processos de fabrico modernos, aumentando a velocidade, a consistência e a precisão.
