Introduction
Il est difficile de couper du métal épais sans le déformer. Les matériaux sensibles à la chaleur nécessitent une attention particulière. Services de découpe au jet d'eau résoudre les deux problèmes en utilisant des jets d'eau à haute pression.
Ce guide explique comment services de découpe au jet d'eau et ce qu'ils coûtent. Vous apprendrez quels sont les matériaux qui se découpent le mieux et comment choisir le bon fournisseur. Que vous ayez besoin d'un prototype ou de milliers de pièces, ces informations vous aideront à décider si le jet d'eau convient à votre projet.
Chez Yicen Precision, nous aidons les fabricants des secteurs aérospatial, médical et automobile depuis 2008. Notre usine certifiée ISO 9001:2015 exploite cinq systèmes de jet d'eau à 5 axes. Nous avons réalisé plus de 5 000 projets de découpe de précision avec un taux de livraison à temps de 98%.

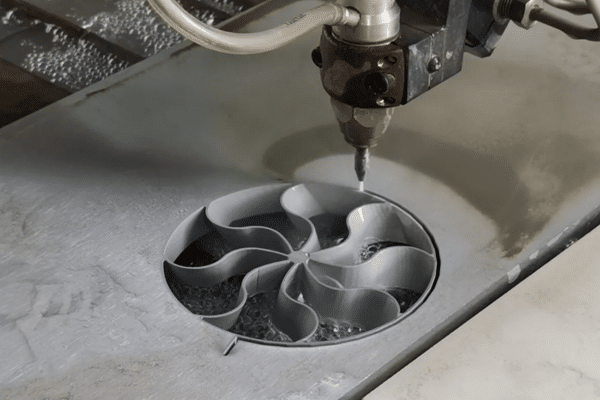

Qu'est-ce que la découpe au jet d'eau et comment fonctionne-t-elle ?
La découpe au jet d'eau utilise de l'eau pressurisée à 60 000 PSI. C'est 40 fois plus fort qu'un nettoyeur haute pression classique. L'eau sort d'une minuscule buse à une vitesse de 2 500 pieds par seconde. Cela crée une force suffisante pour découper presque n'importe quoi.
Le processus de base
Les matériaux souples comme la mousse ou le caoutchouc n'ont besoin que d'eau pure. Les matériaux plus durs ont besoin d'aide. L'acier, l'aluminium et le titane nécessitent l'ajout de sable grenat broyé à l'eau. Cet abrasif est mélangé juste avant que l'eau ne sorte de la buse.
Moderne services de jet d'eau utilisent la technologie CNC pour la précision. Le système lit votre fichier CAO et calcule la trajectoire de coupe. Il guide ensuite la tête de coupe avec une précision de 0,005 pouce. L'ensemble du processus ne génère aucune chaleur. Il n'y a pas de déformation. Aucune zone affectée par la chaleur ne se forme. Le matériau n'est pas soumis à des contraintes.
Matériaux compatibles avec les services de découpe au jet d'eau
Services de découpe au jet d'eau traiter des matériaux qui ne sont pas compatibles avec d'autres méthodes de coupe. La polyvalence se remarque immédiatement.

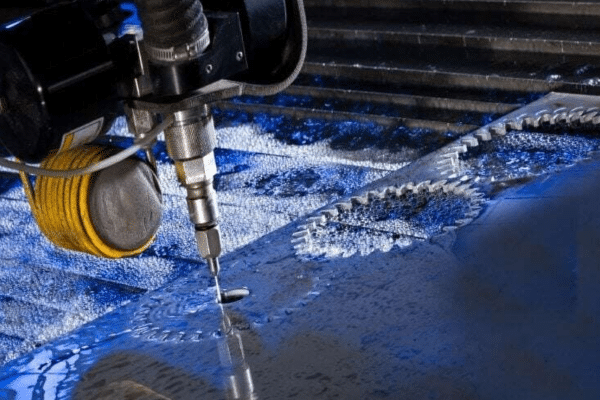

Métaux
La plupart des métaux sont coupés avec succès :
- Acier (doux, inoxydable, à outils) jusqu'à 6″ d'épaisseur
- Alliages d'aluminium jusqu'à 5″ d'épaisseur
- Titane jusqu'à 4″ d'épaisseur
- Cuivre et laiton jusqu'à 3″ d'épaisseur
- Alliages exotiques comme l'Inconel jusqu'à 3″ d'épaisseur
Les métaux réfléchissants ne posent pas de problèmes. Il n'y a pas de formation de zones affectées par la chaleur. L'intégrité du matériau reste intacte.
Plastiques et composites
Services de découpe au jet d'eau exceller avec les plastiques qui fondent sous l'effet de la chaleur du laser :
- Acrylique, polycarbonate, ABS, PVC
- Plastiques techniques en nylon et PEEK
- Composites à base de fibres de carbone sans délamination
- Stratifiés en fibre de verre et en kevlar
Autres matériaux

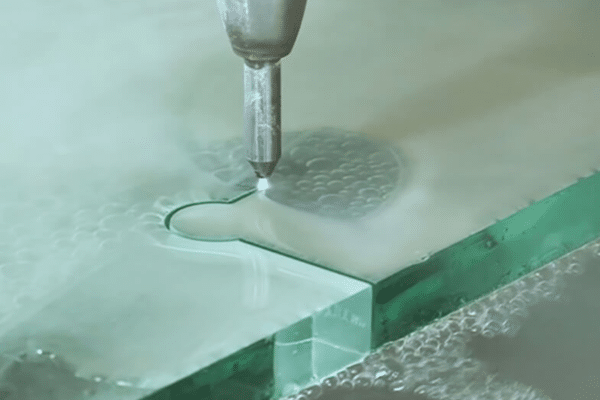

Les pierres comme le granit et le marbre se coupent proprement. Le verre, la céramique, le caoutchouc et la mousse fonctionnent tous. Le cuir, les textiles et les produits en bois se travaillent facilement. Une seule méthode de découpe permet de traiter tous ces matériaux.
| Catégorie de matériaux | Épaisseur maximale typique | Meilleures applications |
| Acier/Insolubles | 6 pouces | Composants structurels, pièces de machines |
| Aluminium | 5 pouces | Aérospatiale, automobile, boîtiers |
| Titane | 4 pouces | Implants médicaux, composants aérospatiaux |
| Plastiques | 3 pouces | Prototypes, produits de consommation |
| Composites | 2 pouces | Pièces de haute performance, articles de sport |
Principaux avantages des services de découpe au jet d'eau
Comprendre les avantages vous aide à décider quand découpe au jet d'eau sur mesure a du sens.
Processus de coupe à froid
Le plus grand avantage est la coupe à froid. Services de jet d'eau ne génèrent aucune chaleur. Il n'y a pas de déformation. Les déformations ne se produisent pas. La dureté du matériau ne change pas. La structure du grain reste originale. Cela est important pour les matériaux sensibles à la chaleur et les pièces à tolérances serrées.
Selon une étude réalisée en 2024 par la Society of Manufacturing Engineers, les pièces découpées au jet d'eau présentent 47% de variation dimensionnelle en moins par rapport aux pièces découpées au jet d'eau. Découpe de tubes au laser dans les matériaux de plus d'un pouce d'épaisseur.
Polyvalence des matériaux
Coupez de l'acier inoxydable de 2 pouces aujourd'hui. Couper de l'acrylique d'un quart de pouce demain. Aucun changement d'équipement n'est nécessaire. La dureté du matériau n'a pas d'importance. La conductivité ne vous limite pas. L'épaisseur reste dans des limites raisonnables.
Opérations secondaires minimales
L'arête de coupe ne nécessite que peu de finition. La plupart des pièces ne nécessitent pas d'ébavurage. Le meulage n'est pas nécessaire. Le ponçage est rare. Les étapes de fabrication supplémentaires disparaissent. Les coûts de main-d'œuvre diminuent. Le temps de traitement diminue.
Avantages pour l'environnement
Il n'y a pas de formation de fumées toxiques. La poussière ne vole pas. Les déchets dangereux n'existent pas. L'eau se recycle facilement. L'abrasif grenat reste inerte et non toxique. Le processus respecte l'environnement.
Applications industrielles
Différentes industries utilisent services de découpe au jet d'eau pour des avantages spécifiques.
Fabrication aérospatiale
Les fabricants du secteur aérospatial font appel à ces services pour les cloisons en titane et les composants structurels en aluminium. Les panneaux composites sont découpés sans délamination. La technologie répond aux normes de qualité AS9100. Boeing utilise la découpe au jet d'eau pour les composants critiques en fibre de carbone où les dommages causés par la chaleur compromettraient la sécurité.
Production automobile
Les constructeurs automobiles dépendent de services de découpe au jet d'eau pour les pièces prototypes. Les composants d'échappement sur mesure nécessitent des coupes précises. Les pièces décoratives nécessitent des bords nets. Les joints en caoutchouc doivent être parfaitement étanches. Tesla a choisi la découpe au jet d'eau pour les boîtiers de batterie en aluminium de sa ligne de production Model 3.
Fabrication de dispositifs médicaux
Les entreprises de matériel médical choisissent ces services pour les instruments chirurgicaux. Les composants d'implants nécessitent des coupes biocompatibles. Les pièces d'équipement de diagnostic requièrent de la précision. Le processus est conforme aux normes ISO 13485. La contamination reste nulle.
Architecture et construction
Les architectes choisissent la pierre et le verre découpés au jet d'eau pour les façades des bâtiments. Les panneaux décoratifs intérieurs ajoutent de la beauté. Les sols en pierre avec des incrustations complexes impressionnent les clients. Les éléments métalliques architecturaux se distinguent. Le hall d'entrée de la Salesforce Tower, à San Francisco, est orné de marbre taillé au jet d'eau.
Comparaison entre le jet d'eau et les autres méthodes de découpe
Le choix de la bonne méthode de découpe dépend de vos besoins spécifiques. Le type de matériau est important. L'épaisseur compte. Les exigences de précision varient.
| Fonctionnalité | Jet d'eau | Laser | Plasma |
| Epaisseur maximale | Jusqu'à 6″. | Jusqu'à 1″. | Jusqu'à 2″. |
| Gamme de matériaux | Presque tout | Limité par la réflectivité | Métaux conducteurs uniquement |
| Zone affectée par la chaleur | Aucun | Oui | Oui |
| Tolérance | ±0.005″ | ±0.003″ | ±0.020″ |
| Finition des bords | Strié | Très doux | Nécessite un nettoyage |
Services de jet d'eau fonctionnent mieux pour les matériaux épais. Les alliages exotiques se coupent magnifiquement. Les applications sensibles à la chaleur restent sûres. La découpe au laser convient aux métaux minces qui ont besoin de vitesse. La découpe au plasma permet de découper de lourdes plaques d'acier lorsque la précision est moins importante.
Facteurs de coût et tarification
Plusieurs facteurs influencent la tarification des découpe au jet d'eau sur mesure les projets. Comprendre ces éléments vous permet d'établir un budget précis.
Matériau et épaisseur
L'aluminium d'un quart de pouce coûte moins cher que l'acier inoxydable de deux pouces. Les matériaux plus épais prennent plus de temps. Les matériaux plus durs consomment plus d'abrasif. Le titane coupe moins vite que l'aluminium. Ces facteurs s'additionnent.
Complexité des pièces
Les rectangles simples coûtent moins cher que les motifs complexes. Les tracés complexes prennent plus de temps. Les angles vifs ralentissent la vitesse de coupe. Les petites caractéristiques nécessitent plus de précision. Une découpe plus lente augmente les coûts.
Quantité et nidification
Des quantités plus importantes réduisent les coûts par pièce. L'imbrication efficace permet d'emballer les pièces de manière serrée sur les feuilles. Le temps de préparation est réparti sur un plus grand nombre de pièces. La tarification des matériaux en vrac facilite les choses. Des remises sur volume s'appliquent.
Exigences en matière de calendrier
Les commandes urgentes coûtent 25-50% de plus. Les délais de livraison standard sont de 5 à 10 jours ouvrables. Les commandes urgentes sont livrées dans les 24 à 48 heures. Planifier à l'avance permet d'économiser de l'argent.
Selon les données sur l'industrie manufacturière en 2025 de la Fabricators & Manufacturers Association, les pièces prototypes vont de $50 à $200. Les petits lots de 10 à 50 pièces se situent en moyenne entre $15 et $75 par pièce. Les séries de 100 à 1000 pièces tombent à $8-$40 par pièce. Les commandes de gros volumes de plus de 1000 pièces atteignent $5-$25 par pièce.
Chez Yicen Precision, nous proposons des devis instantanés et transparents par le biais de notre portail en ligne. Téléchargez votre fichier CAO et recevez un prix ferme dans les 2 heures pendant les jours ouvrables.
Sélection d'un fournisseur de services de découpe au jet d'eau
Le choix du bon prestataire a une incidence sur la qualité et la prestation des services. Plusieurs facteurs jouent un rôle important.
Capacités essentielles
La tolérance standard est de ±0,010″. Des tolérances plus étroites de ±0,005″ doivent être vérifiées. Demandez s'ils ont en stock des matériaux courants. Les matériaux fournis par le client allongent les délais. Les équipements modernes font la différence. La capacité de 5 axes réduit la conicité.
Normes de qualité
Les industries réglementées ont besoin de certifications appropriées. La norme ISO 9001 couvre la gestion de la qualité. La norme AS9100 s'applique à l'aérospatiale. La norme ISO 13485 s'applique aux dispositifs médicaux. L'enregistrement ITAR est important pour les travaux de défense. Vérifiez-les avant de passer commande.
Signes d'alerte
Méfiez-vous des fournisseurs qui n'offrent pas de garanties claires en matière de tolérance. Des prix extrêmement bas suggèrent un équipement ancien. Une mauvaise communication lors de l'établissement du devis signale des problèmes. L'absence de certification du matériel suscite des inquiétudes. L'absence de rapports d'inspection est synonyme de problèmes de qualité.
Indicateurs positifs
Qualité services de découpe au jet d'eau offrent un équipement moderne. Les devis sont établis rapidement, dans un délai d'un jour ouvrable. Les systèmes de téléchargement de fichiers en ligne fonctionnent sans problème. La traçabilité des matériaux est assurée. La documentation complète est livrée avec les pièces. Un retour d'information utile sur la conception permet de réduire les coûts.
Yicen Precision est certifié ISO 9001:2015 et enregistré auprès de l'ITAR. Notre équipe d'ingénieurs vérifie la faisabilité de chaque conception avant d'établir un devis. Nous fournissons des rapports d'inspection du premier article et des certifications de matériaux avec chaque commande.
Conseils pour l'optimisation de la conception
Des choix de conception intelligents permettent de réduire les coûts et d'améliorer la qualité des pièces lors de l'utilisation de services de découpe au jet d'eau. Les petits changements font de grandes différences.
Largeur de la bande de roulement
Le trait de scie est la matière enlevée lors de la coupe. Il est généralement compris entre 0,030″ et 0,045″. Les petits trous ont besoin d'une adaptation du trait de scie. Le diamètre minimum du trou doit être égal à deux fois l'épaisseur du matériau. Les pièces peuvent être légèrement plus petites que ce qu'indique la CAO. Les bons ateliers compensent automatiquement.
Exigences en matière de rayon d'angle
Le jet d'eau crée de petits rayons dans les angles intérieurs. Il faut compter une à deux fois l'épaisseur du matériau. Une plaque d'un demi-pouce produit un rayon d'angle d'un demi-pouce. Les angles aigus à 90° nécessitent des languettes d'angle ou des surépaisseurs. L'usinage secondaire augmente les coûts. Il est préférable de concevoir des congés.
Dimensions minimales des éléments
Les minima recommandés protègent votre dessin ou modèle :
- Taille de la pièce : 3″ x 3″ minimum
- Largeur du trait : 2x l'épaisseur du matériau (0,125″ minimum)
- Espacement entre les caractéristiques : 2x l'épaisseur du matériau
- Diamètre du trou : 2x l'épaisseur du matériau au minimum
Les matériaux plus minces permettent d'obtenir des caractéristiques plus petites. Pensez à utiliser des matériaux plus fins lorsque c'est possible.
Erreurs de conception courantes
Éviter ces erreurs permet de gagner du temps et de l'argent lors de la commande. services de jet d'eau.
Caractéristiques sous-dimensionnées
Les caractéristiques trop petites pour l'épaisseur du matériau ne fonctionnent pas. Une plaque de 1 pouce d'épaisseur ne peut pas avoir de fentes de 0,050″. Les caractéristiques doivent mesurer au moins deux fois l'épaisseur du matériau. Cette règle permet d'éviter les problèmes.
Ignorer le cône
Les matériaux de plus de 2 pouces d'épaisseur présentent une légère conicité. Le bord supérieur est légèrement plus grand que le bord inférieur. Les fournisseurs haut de gamme utilisent un équipement à 5 axes pour compenser. Discutez des dimensions critiques dès le départ.
Attentes irréalistes en matière d'arêtes
Les bords du jet d'eau présentent des stries. De minuscules lignes verticales apparaissent. C'est normal. La fonction n'est pas affectée dans la plupart des cas. Les bords lisses comme un miroir nécessitent une finition secondaire. Cela coûte plus cher.
Tolérances excessives
Ne spécifiez pas ±0,001″ lorsque ±0,010″ fait l'affaire. Des tolérances plus strictes augmentent considérablement les coûts. Les délais d'exécution augmentent également. Ne spécifiez que ce dont vous avez réellement besoin.
Le processus de découpe expliqué
Comprendre le déroulement des opérations permet de fixer des attentes réalistes en ce qui concerne découpe au jet d'eau sur mesure des projets. Chaque étape est importante.
De la préparation du dossier à sa livraison
Téléchargez d'abord votre fichier de conception. Les formats DXF, DWG ou STEP sont les plus appropriés. L'atelier examine la possibilité de fabrication. Des suggestions d'amélioration sont formulées. La sélection des matériaux suit. Le stock est expédié plus rapidement. Les matériaux d'origine ajoutent 2 à 5 jours.
La programmation importe votre géométrie dans le logiciel de FAO. Les trajectoires de coupe sont optimisées automatiquement. Les pièces multiples s'emboîtent efficacement sur les feuilles. L'opérateur charge le matériau et calibre la hauteur de la tête. La découpe s'effectue en immersion dans l'eau. Cela permet de réduire le bruit et d'attraper les débris.
Les vitesses de coupe varient de 2 à 20 pouces par minute. Le matériau et l'épaisseur déterminent la vitesse. Après la coupe, les pièces sont séparées des déchets. Le rinçage et le séchage suivent. Les éventuelles languettes se détachent. L'inspection de la qualité vérifie les dimensions et les bords. L'emballage permet d'éviter les dommages liés à l'expédition.
Le délai d'exécution total est normalement de 5 à 10 jours ouvrables. Des options d'urgence existent pour des délais de 24 à 48 heures. Chez Yicen Precision, notre délai moyen est de 7 jours ouvrables et un service d'urgence est disponible pour les projets critiques.
Capacités avancées
Moderne services de découpe au jet d'eau offrent des fonctions améliorées au-delà de la coupe de base. La technologie ne cesse de s'améliorer.

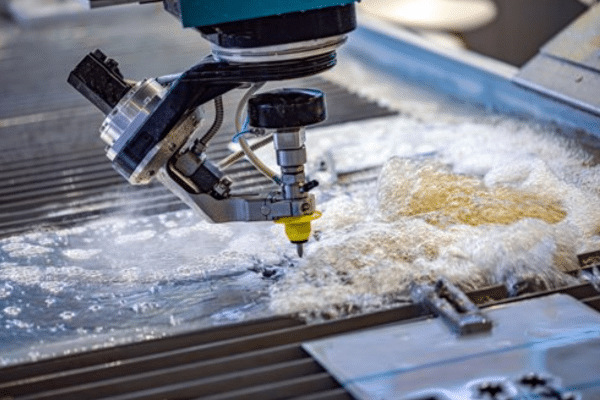

Compensation de la conicité sur 5 axes
Les fournisseurs haut de gamme utilisent des têtes de coupe à 5 axes. La tête incline le flux de coupe. Cela permet de compenser la conicité naturelle des matériaux épais. Les bords sont presque verticaux, même dans les plaques de 4 pouces. La qualité s'améliore considérablement.
Découpage en pile
Dans certains cas, plusieurs feuilles minces sont coupées simultanément. Cela fonctionne bien pour les joints d'étanchéité. Les pièces de tôlerie en quantité en bénéficient. Les itérations de prototypes identiques sont traitées plus rapidement. Les tôles doivent être bien serrées pour éviter tout déplacement.

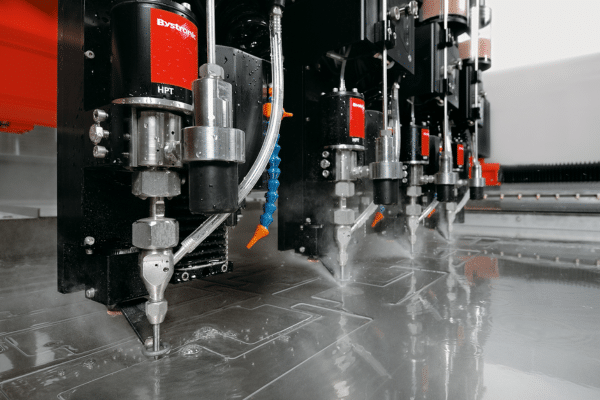

Systèmes à têtes multiples
Les opérations à grand volume utilisent plusieurs têtes de coupe. Une seule table peut accueillir plusieurs têtes. La vitesse de production double ou triple. Les pièces répétées sont finies beaucoup plus rapidement. Cette capacité convient aux commandes importantes.
Conclusion
Services de découpe au jet d'eau La technologie de l'acier inoxydable permet d'obtenir une précision sans distorsion due à la chaleur. La technologie fonctionne avec divers matériaux, du titane pour l'aérospatiale à la pierre architecturale. Le choix d'un fournisseur qualifié disposant d'un équipement moderne garantit des résultats probants. La compréhension des limites des matériaux et des exigences de conception permet aux fabricants d'utiliser services de découpe au jet d'eau efficacement pour les besoins de prototypage et de production.
Questions fréquemment posées
Q : Quel est le matériau le plus épais pouvant être découpé au jet d'eau ?
Services de jet d'eau permettent généralement de couper l'acier et l'aluminium jusqu'à 6 pouces. Les systèmes spécialisés permettent d'atteindre 12 pouces, mais la coupe devient très lente et coûteuse.
Q : Quelle est la précision de la découpe au jet d'eau ?
Standard services de découpe au jet d'eau maintiennent des tolérances de ±0,005″ à ±0,010″. Cela correspond à la précision de la découpe laser sur des matériaux minces tout en manipulant des matériaux beaucoup plus épais.
Q : Le jet d'eau peut-il créer des trous filetés ?
Non, services de découpe au jet d'eau ne réalisent que des coupes transversales en 2D et quelques coupes coniques en 2,5D. Les filetages et les fraisages nécessitent des opérations secondaires.
Q : La découpe au jet d'eau est-elle respectueuse de l'environnement ?
Oui, le processus ne produit pas de fumées toxiques ni de déchets dangereux. L'eau est recyclée et l'abrasif grenat est naturel et non toxique.
Q : Quels sont les formats de fichiers acceptés par les fournisseurs d'équipements à jet d'eau ?
La plupart des découpe au jet d'eau sur mesure Les fournisseurs acceptent principalement les fichiers DXF et DWG. Les fichiers STEP, IGES et STL fonctionnent mais nécessitent l'extraction de profils 2D.
Citations
- Société des ingénieurs de fabrication (SME). "Comparative Analysis of Thermal vs. Non-Thermal Cutting Processes" (Analyse comparative des processus de coupe thermiques et non thermiques). Manufacturing Engineering Journal, mars 2024. https://www.sme.org/technologies/articles/2024/cutting-process-comparison/
- Fabricators & Manufacturers Association International. "2025 Metal Fabrication Pricing and Cost Analysis Report". FMA Communications, janvier 2025. https://www.fmanet.org/professional-development/articles/2025-pricing-report
- American Waterjet Association. "Normes et meilleures pratiques en matière de technologie de découpe au jet d'eau". Bulletin technique de l'AWA, 2024. https://www.americanwaterjet.org/technical-standards
- Institut national des normes et de la technologie. "Precision Measurement in Advanced Manufacturing Processes (Mesure de précision dans les processus de fabrication avancés). Publication spéciale 1800-32 du NIST, 2024. https://www.nist.gov/publications/precision-measurement-manufacturing
- Organisation internationale de normalisation. "ISO 9001:2015 Systèmes de management de la qualité - Lignes directrices pour le secteur manufacturier. Catalogue des normes ISO, 2024. https://www.iso.org/standard/62085.html
