Tipps zum Biegen von Blechen für eine qualitativ hochwertige Produktion

Einführung in das Blechbiegen

Das Biegen von Blechen ist eines der wichtigsten Schmiedeverfahren, mit dem Hersteller komplexe Formen aus Blechen herstellen können. In der Automobil-, Architektur- und Industrieindustrie werden Bleche für Automobilteile, Architektur- und Maschinenkomponenten usw. verwendet, und es ist von entscheidender Bedeutung, dass diese Bleche in guter Qualität gebogen werden, um ein produktives Projekt zu realisieren.

Hochmoderne Fertigungsbetriebe, die sich auf Metallarbeiten spezialisiert haben, berichten, dass das Blechbiegen bei ordnungsgemäßer Ausführung den Ausschuss um 15-25 % senken und die Maßtoleranzen verbessern kann. Weltbekannte Luft- und Raumfahrt- sowie Automobilhersteller sind zu dem Schluss gekommen, dass die Qualität der Endprodukte und die Kundenzufriedenheit direkt von der Präzision des Blechbiegens abhängen.

Dies ist ein vollständiger Leitfaden über die bewährten Blechbiegetechniken - Techniken, die sich nach vielen Jahren der Erfahrung in zertifizierten ISO 9001-Fertigungsstätten etabliert haben - und das Verfahren sollte sicherstellen, dass die Bauteile präzise, hochwertig und langlebig sind. Die Ergebnisse des Blechbiegens hängen in hohem Maße von anderen Aspekten ab, darunter die Materialauswahl und die optimalen Parameter der Maschine.

Die Grundlagen des Blechbiegens verstehen

Was ist Blechbiegen?

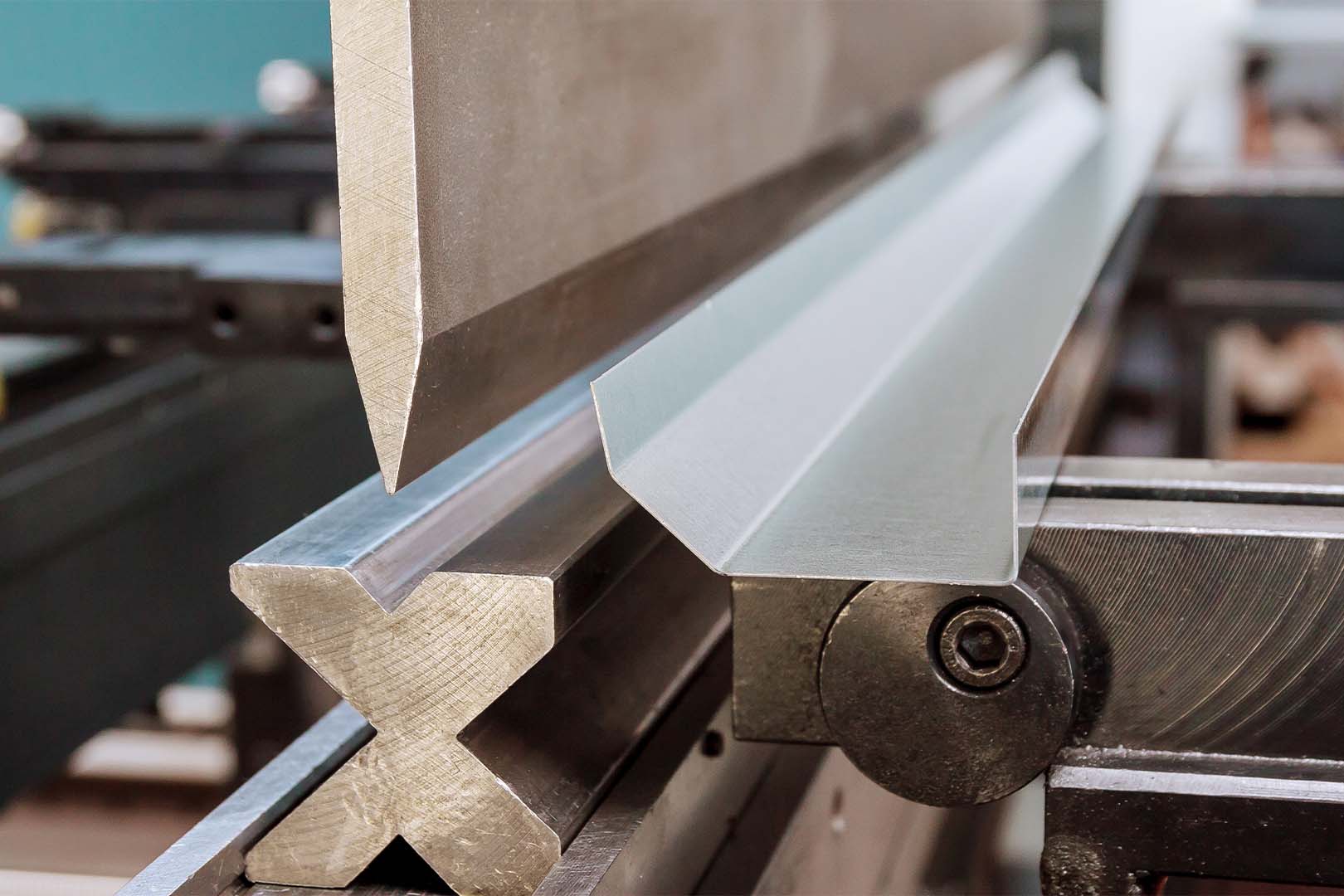

Beim Biegen eines Blechs wird das Blech in bestimmten, kontrollierten Winkeln gepresst. Während des Biegens erfolgt die Kontrolle über die erzeugten Winkel entlang zweier bestimmter Achsen. Der oberflächliche Prozess dieser Herstellung stützt sich auf den Einsatz von Spezialwerkzeugen wie Abkantpressen, die auf der Grundlage von Tonnageberechnungen eine Biegung in einem bestimmten Winkel vornehmen.

Modernes Blechbiegen Verfahren lassen sich sehr gut mit anderen Fertigungsverfahren wie Laserschneiden, Wasserstrahlschneiden und Drahtschneidemaschinen kombinieren, um komplette Fertigungslösungen zu schaffen. In High-Tech-Anlagen wird das Biegen von Blechen oft mit Präzisionsschleifverfahren kombiniert, um strenge Toleranzanforderungen zu erfüllen.

Faktoren, die die Qualität beeinflussen

Präzise Blechbiegeverfahren erfordern die sorgfältige Beachtung mehrerer Faktoren, die Fertigungsingenieure durch die Ergebnisse intensiver Fertigungsforschung ermittelt haben:

Das Verhalten hängt von den Materialeigenschaften ab, insbesondere von der Dicke, der Härte und der Duktilität. Diese ASTM-Normen legen Materialprüfverfahren fest, die gleichmäßige Blechbiegungen garantieren.

Werkzeuge: Die Matrizen und Stempel, die für das Biegen von Blechen benötigt werden, müssen in optimalem Zustand gehalten werden, damit keine Defekte durch diese Werkzeuge verursacht werden. Die führenden Werkzeughersteller wie Wilson Tool und Amada bieten produktspezifische Matrizen an, die sich für hochpräzise Funktionen eignen.

Parameter: Tonnage, Hublänge und Stößelgeschwindigkeit der Abkantpressen müssen genau kalibriert werden. Fertigungsdaten zeigen, dass richtig kalibrierte Geräte bis zu 30-40 % der Blechbiegefehler beseitigen.

Top-Tipps zur Erzielung hochwertiger Ergebnisse

1. Auswahl des richtigen Materials zum Biegen von Blechen

Bei der Konstruktion eines Bauteils, das eine spezielle Fertigung erfordert, wird der Rat von Fertigungsingenieuren eingeholt, die sich mit den verschiedenen Legierungen auskennen, und zwar auf der Grundlage gründlicher Testergebnisse von Einrichtungen wie ASM International oder ASTM-Ausschüssen.

Vorgefertigte Bleche und Bänder aus Kupfer und rekonstituierter Kupferlegierung: Die Legierung wird so hergestellt, dass sie die gewünschten Eigenschaften, Wartungskosten und Oberflächenbeschaffenheit aufweist.

• Baustahl (A36): Er hat eine gute Flexibilität und kann komplexe Aufgaben bewältigen.
• Aluminium 5052: Es bietet eine hohe Korrosionsbeständigkeit und hat gute Gesamteigenschaften.
• Edelstahl 304: Kann seine Festigkeit bei Wiederholungen des Zyklus beibehalten

Die Kenntnis der Materialstreckgrenze und des Elastizitätsmoduls ermöglicht es Fertigungsteams, einen Blechbiegeparameter zu berechnen, der konsistente Ergebnisse liefert. Materialprüflabors, die den ASTM E8-Verfahren entsprechen, liefern unschätzbare Informationen für die Prozessentwicklung

2. Berechnen Sie den korrekten Biegeradius

Die Berechnung des Biegeradius ist der kritischste Aspekt bei Präzisionsbiegevorgängen von Blechen. Fertigungsingenieure verwenden bewährte Formeln, die auf den Materialeigenschaften basieren, um Risse zu vermeiden und die Maßhaltigkeit zu gewährleisten.

Richtlinien für Biegeradien nach Industriestandard:

• Die kleinste innerhalb Radius sollte 1,0 sein mal die Dicke der mild Stahl Material.
• Aluminiumanwendungen erfordern mindestens 1,5 × Materialstärke
• Für das Biegen von Blechen aus rostfreiem Stahl wird normalerweise 2,0 × Materialstärke benötigt.

Moderne Fertigungseinrichtungen verwenden Berechnungen von Biegezugaben nach der Norm ASME Y14.36M, um eine genaue Entwicklung flacher Muster zu gewährleisten. Dieser Präzisionsansatz reduziert den Materialabfall und verbessert die Konsistenz des Blechbiegens in allen Produktionsläufen.

3. Konsistente Materialdicke beibehalten

Schwankungen in der Materialstärke wirken sich erheblich auf die Qualität und Wiederholbarkeit aus. Führende Fertigungsunternehmen setzen umfassende Eingangsprüfungsprotokolle ein, um die Gleichmäßigkeit der Materialdicke zu überprüfen, bevor die Blechbiegearbeiten beginnen.

Statistische Prozesskontrolldaten aus Großserienbetrieben zeigen, dass Dickenschwankungen von mehr als ±0,002″ zu Maßabweichungen von bis zu 15% bei den fertigen Biegeteilen führen können. Zertifizierte Materiallieferanten, die den Spezifikationen der ASTM A1008 folgen, bieten eine konsistente Dickenkontrolle, die für Präzisionsblechbiegearbeiten unerlässlich ist.

4. Optimieren der Werkzeuge für Präzisionsarbeiten

Die Optimierung von Werkzeugen steht in direktem Zusammenhang mit der Genauigkeit und der Qualität der Oberflächenbeschaffenheit. Auf Präzisionsfertigung spezialisierte Produktionsstätten unterhalten umfassende Werkzeugverwaltungsprogramme, die auf den besten Praktiken der Branche basieren.

Kritische Überlegungen zum Werkzeugbau:

• Matrizenspiel = 1,0-1,2 × Materialstärke für optimales Blechbiegen
• Auswahl des Stanzradius gemäß den Herstellerangaben von Trumpf und Amada
• Regelmäßige Inspektionsprotokolle zur Vermeidung von vorzeitigem Werkzeugverschleiß

In der modernen Fertigung werden CNC-Abkantpressen mit automatischen Werkzeugwechselsystemen eingesetzt, die die Rüstzeiten bei gleichbleibender Qualität reduzieren. Die Verbindung mit Laserschneidmaschinen ermöglicht eine Non-Stop-Fertigung, so dass eine große Menge an gebogenen Blechen effizient hergestellt werden kann.

5. Maschineneinstellungen für die perfekte Biegung anpassen

Die optimale Auswahl der Maschinenparameter ist der Höhepunkt einer erfolgreichen Prozessentwicklung. Fertigungsingenieure verwenden Tonnageberechnungen auf der Grundlage von Materialstärke und Geometrie, um eine Überlastung zu vermeiden und gleichzeitig eine vollständige Umformung zu gewährleisten.

Kritische Maschinenparameter:

• Tonnage = (UTS × Länge × Dicke²) / (8 × Matrizenbreite) für präzises Biegen von Blechen
• Optimierung der Stößelgeschwindigkeit: 10-15 mm/sec für Präzisionsarbeiten
• Positioniergenauigkeit des Hinteranschlags: ±0,001″ für konsistente Ergebnisse

Moderne Fertigungsanlagen integrieren Abkantpressen mit Werksautomatisierungssystemen, die eine Echtzeitüberwachung der Blechbiegeparameter und eine automatische Anpassung auf der Grundlage von Materialrückführungssensoren ermöglichen.

Häufige Defekte und Lösungen

Defekt	Grundlegende Ursache	Technische Lösung
Knacken	Unzureichender Biegeradius	Radius gemäß ASTM-Normen erhöhen
Faltenbildung	Unzureichendes Formspiel	Optimieren Sie den Freiraum für Operationen
Rückfederung	Elastische Rückgewinnung von Material	Berechnungen zur Überbiegungskompensation anwenden
Kantenverzerrung	Ungleichmäßige Druckverteilung	Einführung einheitlicher Spannprotokolle

Die in der zertifizierten Fertigung gesammelten Qualitätsdaten zeigen, dass ein systematischer Ansatz zur Fehlervermeidung die Ausschussrate um 40-60 Prozent senkt und die Maßhaltigkeit verbessert.

Fortgeschrittene Techniken für verbesserte Qualität

Integration des Laserschneidens in den Betrieb

Die Laserschneidtechnologie ermöglicht es den Herstellern, vor dem Biegen von Blechen eine außergewöhnliche Kantenqualität zu erzielen, was die Genauigkeit der fertigen Komponenten erheblich verbessert. In modernen Fertigungsanlagen werden Faserlasersysteme eingesetzt, die Schnittkantenrauhigkeitswerte unter 1,6 µm Ra liefern.

Durch die Integration des Laserschneidens in die Arbeitsabläufe entfällt der Bedarf an sekundärer Bearbeitung bei gleichzeitiger Einhaltung enger Toleranzen. Automatisierte Materialhandhabungssysteme transportieren die Bauteile direkt von den Laserschneidstationen zu den Umformanlagen, wodurch Handhabungsschäden reduziert und die Produktionseffizienz verbessert werden.

Wasserstrahlschneiden für hitzeempfindliche Materialien

Das Wasserstrahlschneiden bietet Kaltschneidefähigkeiten, die für wärmeempfindliche Materialien, die anschließend umgeformt werden müssen, unerlässlich sind. Die Technologie beseitigt Wärmeeinflüsse, die Qualität und Abmessungen beeinträchtigen können.

Die komplexe Fertigungstechnologie umfasst das Wasserstrahlschneiden und Blechbiegen von Materialien wie Titan und Inconel, bei denen Hitze die Materialeigenschaften beeinflussen kann. Die Schnittfugenbreite des Wasserstrahls von 0,020 bis 0,040 Zoll sorgt für eine hohe Genauigkeit beim Schneiden und bei der Materialausnutzung.

Präzisionsschleifen für enge Toleranzen

Präzisionsschleifvorgänge ermöglichen die abschließende Kontrolle der Abmessungen von Bauteilen, die nach der Formgebung eine außergewöhnliche Genauigkeit erfordern. Durch Flachschleiftechniken werden Ebenheitstoleranzen von 0,0002″ pro Zoll erreicht, während die Oberflächengüte unter 16 µin Ra bleibt.

Auf die Luft- und Raumfahrt spezialisierte Produktionsstätten nutzen das Präzisionsschleifen, um geometrische Toleranzen zu erreichen, die durch Umformen allein nicht möglich sind. Drahterodierverfahren ergänzen die Präzisionsschleifoperationen für komplexe Geometrien, die sowohl eine Umformung als auch eine Präzisionsbearbeitung erfordern.

Schlussfolgerung: Erzielung qualitativ hochwertiger Ergebnisse

Das Ergebnis einer hervorragenden Blechbiegung erfordert eine gründliche Kenntnis des Materials, der Ausrüstung und des Prozesses. Der Erfolg liegt in der Anwendung geeigneter Methoden wie der Auswahl des Materials, der Berechnung des Radius, der gleichmäßigen Dicke und der Maschineneinstellungen.

Überlegene Qualität in fortschrittlichen Fertigungsanlagen wird durch die Integration sich ergänzender Technologien wie Laserschneiden, Wasserstrahlschneiden, Drahtschneiden und Präzisionsschleifen erreicht. Diese ganzheitliche Fertigungsmethode stellt sicher, dass Teile und Komponenten auch nach den strengsten Spezifikationen hergestellt werden und dass die Produktion effizient abläuft.

Um die Prozesse weiter zu verbessern, muss das Personal geschult werden, die Anlagen müssen gewartet werden und die in der Branche definierten Best Practices, wie z. B. die in ASM International, ASTM und führenden Anlagenherstellern standardisierten Organisationen, müssen befolgt werden.

FAQs zum Blechbiegen

Was ist der optimale Biegeradius für den Betrieb?

Die Industrie ist sich einig, dass der Mindestbiegeradius das 1,0-2,0-fache der Materialdicke betragen sollte, abhängig von den Legierungseigenschaften und dem Gegenstand, auf den er angewendet wird.

Welche Möglichkeiten haben Hersteller, die Rückfederung in ihrem Betrieb zu vermeiden?

Die Rückfederungskompensation berücksichtigt Überbiegungen bei der Berechnung des Elastizitätsmoduls und der Streckgrenze des Materials und erfordert in der Regel 1-3 Grad weitere Biegung.

Was können Einrichtungen tun, um genauer zu werden?

Die Genauigkeit kann durch den Einsatz kalibrierter Geräte, die richtige Pflege der Werkzeuge, die Integration des Laserschneidens und die Einführung der statistischen Prozesskontrolle erreicht werden.

Welches sind die am häufigsten verwendeten Materialien im Prozess?

Baustahl A36, Aluminium 5052/6061 und rostfreier Stahl 304/316 sind die üblichen Materialien, die verwendet werden können, aber unterschiedliche Parameter haben.

Welchen Stellenwert hat das Präzisionsschleifen im Betrieb?

Durch präzises Oberflächenschleifen lassen sich die endgültigen Abmessungen und Oberflächenbeschaffenheiten von Bauteilen herstellen, die durch ein Umformverfahren allein nicht erreicht werden können.

Quellen und Referenzen: Die technischen Spezifikationen und Prozessparameter beruhen auf umfangreicher Fertigungserfahrung in ISO 9001-zertifizierten Produktionsstätten, die mit führenden Maschinenherstellern wie Trumpf, Amada und Salvagnini zusammenarbeiten. Die Daten zu den Materialeigenschaften entsprechen ASTM A1008, ASTM E8 und ASM Internationale Normen.

Die Daten zur Fertigungsqualität spiegeln Analysen von Großserienbetrieben in der Luft- und Raumfahrt (Boeing, Lockheed Martin) und in der Automobilindustrie (Ford, GM) wider. Die Ausrüstungsspezifikationen beziehen sich auf die technische Dokumentation der Hersteller von Abkantpressen Wilson Tool, LVD und Bystronic.

Zu den referenzierten Industrienormen gehören ASME Y14.36M für Berechnungen von Biegezugaben und ASTM E290 für Biegeprüfprotokolle, die für Qualitätssicherungsprogramme in der Fertigung unerlässlich sind.
