Gabarits de perçage - Types, applications et guide de conception technique

Introduction aux gabarits de perçage

Un gabarit de perçage est un outil spécialisé utilisé pour guider le trépan pendant les opérations de perçage, afin de garantir la précision du positionnement, de l'alignement et du diamètre du trou. Il maintient la pièce dans une position fixe tout en guidant l'outil de coupe. Gabarits de perçage sont conçus pour des applications qui exigent une grande précision, une grande répétabilité et une grande cohérence, en particulier dans les secteurs de l'automobile, de l'aérospatiale et de l'électronique.

Finalité de l'usinage
L'objectif premier d'un gabarit de perçage est de veiller à ce que l'outil suive une trajectoire prédéterminée, afin d'éviter tout désalignement et de s'assurer que les trous sont percés à l'endroit, à la profondeur et à l'angle exacts. Cette précision est essentielle dans les processus de fabrication de haute précision, où la moindre variation peut entraîner la défaillance ou la reprise de la pièce.

Différence avec les gabarits et montages généraux

Alors que les gabarits et fixationss guide l'outil et maintient la pièce, un gabarit de forage est spécialisé dans le guidage du foret, ce qui lui permet de rester aligné avec la pièce et de percer avec précision aux endroits voulus. Contrairement aux fixations qui se contentent de maintenir la pièce en place, gabarits de forage guident activement l'outil de coupe pour obtenir des modèles de trous exacts, ce qui les rend essentiels dans des opérations telles que le perçage, l'alésage et le taraudage.

Gabarits et montages pour machines à percer - Principales différences

• Le gabarit guide l'outil
  Un gabarit de perçage comprend des douilles de perçage ou d'autres éléments de guidage qui influencent directement le mouvement de l'outil. Il permet de s'assurer que l'outil de coupe suit la bonne trajectoire, garantissant ainsi la précision du processus de perçage.

• Le montage ne maintient que la pièce à usiner
  En revanche, un montage sert uniquement à fixer la pièce à usiner. Il ne guide pas l'outil, mais veille à ce que la pièce reste stable et dans la bonne orientation pendant l'usinage. Les montages sont souvent utilisés pour des opérations telles que le fraisage, tournant, ou le meulage, où l'outil est guidé par la machine plutôt que par le dispositif lui-même.


Pourquoi le perçage nécessite des gabarits spéciaux

• Précision du trou
  Un gabarit de perçage garantit que le foret reste dans la position précise requise pour créer des trous exacts. Ce niveau de précision est essentiel, en particulier dans les industries où les pièces doivent respecter des tolérances serrées.

• Répétabilité de la position
  Dans les environnements de fabrication où des pièces identiques doivent être produites en grandes quantités, les gabarits de perçage garantissent que chaque trou est percé exactement au même endroit à chaque fois, ce qui assure l'uniformité de la production.

• Alignement des outils
  Les gabarits de perçage permettent de maintenir un alignement correct des outils, ce qui est particulièrement important lorsque l'on travaille avec des machines multi-axes ou des géométries complexes. Un bon alignement de l'outil réduit le risque d'erreurs, d'usure de l'outil et de déformation de la pièce.

• Cohérence de la production en grande quantité
  Dans les environnements de production de masse, les gabarits de perçage sont essentiels pour garantir la répétabilité du processus de perçage, réduire le temps de préparation et augmenter la vitesse de production sans compromettre la qualité.


Éléments essentiels des gabarits de perçage

Corps du gabarit

Le corps d'un gabarit de perçage est généralement constitué de matériaux durables tels que l'acier, l'aluminium ou la fonte et sert de cadre à tous les autres composants. Le corps du gabarit est conçu pour maintenir solidement la pièce à usiner en place et maintenir la stabilité pendant le processus de perçage.

Dispositifs de localisation (3-2-1 pour les configurations de forage)

Des dispositifs de positionnement sont utilisés pour positionner la pièce à l'intérieur du gabarit. Les dispositifs de positionnement sont utilisés pour positionner la pièce dans le gabarit. Principe 3-2-1 est souvent appliqué, où trois points contrôlent la position de la pièce dans l'espace. Ce principe garantit que la pièce est maintenue dans la bonne position sans mouvement inutile pendant l'opération de perçage.

Dispositifs de serrage

Dispositifs de serrage maintiennent fermement la pièce en place, empêchant tout mouvement ou déformation pendant le processus de forage. Ces pinces peuvent être des pinces à genouillère, des pinces à vis ou des pinces pneumatiques/hydrauliques, en fonction de l'application et du volume de production.

Bagues de perçage (guides d'outils)

• Les types
  Les douilles de perçage sont l'élément le plus important d'un gabarit de perçage. Ils guident le foret à l'endroit précis du trou, garantissant ainsi la précision. Il existe plusieurs types de douilles de perçage :

  • Systèmes de bagues standard
    Ce sont les bagues les plus couramment utilisées et elles sont souvent fabriquées en acier trempé pour résister à l'usure.

  • Bagues à sertir
    Ces bagues sont pressées dans le corps du gabarit et sont utilisées lorsqu'une solution plus permanente est nécessaire.

  • Bagues renouvelables
    Les bagues renouvelables permettent de remplacer les bagues usées sans avoir à remplacer l'ensemble du gabarit, ce qui constitue une solution rentable pour les opérations à grand volume.


Éléments d'indexation et de positionnement

Ces éléments sont utilisés pour positionner la pièce à différents angles ou emplacements afin de percer plusieurs trous sur la même pièce. Les systèmes d'indexation des gabarits peuvent être mécaniques ou automatisés, assurant une rotation précise de la pièce pour les opérations de perçage de trous multiples.

Dégagement des copeaux et voies de refroidissement

Pour des opérations de perçage efficaces, il est essentiel de disposer d'un dégagement suffisant pour les copeaux et de voies d'arrosage adéquates. Ces caractéristiques empêchent le colmatage par les copeaux de métal et contribuent à maintenir un environnement de coupe froid, ce qui prolonge la durée de vie de l'outil et améliore l'efficacité de l'usinage.

Types de gabarits de perçage

1. Gabarit

• Une mise en page simple
  Le gabarit est l'un des types de gabarits les plus simples. Il se compose d'une plaque plate percée de trous dans lesquels l'outil est guidé. Il convient mieux aux opérations de perçage légères où les trous doivent être percés à des endroits spécifiques et répétables.


2. Gabarit de plaque

• Les plus courants
  Un gabarit de perçage comprend une plaque de base sur laquelle sont montées des douilles de perçage pour guider l'outil. Il est largement utilisé pour percer des trous dans des pièces de grande taille, en garantissant un espacement et un alignement précis des trous.


3. Gabarit pour canaux

• Corps en forme de U
  Ce gabarit a un corps en forme de U qui maintient solidement les pièces longues ou rectangulaires. L'outil est guidé par une douille à l'intérieur du canal, ce qui garantit la précision du perçage sur la longueur de la pièce.


4. Gabarit de feuille

• Volet articulé pour le chargement/déchargement
  Le gabarit à lames comprend une partie articulée qui facilite le chargement et le déchargement des pièces à usiner. Il est souvent utilisé dans les chaînes d'assemblage ou dans les environnements où des changements rapides sont nécessaires.


5. Gabarit de boîte

• Entoure la pièce à usiner
  Un gabarit en forme de boîte entoure complètement la pièce à usiner, offrant plusieurs points de contact pour le serrage. Ce gabarit est utilisé pour le perçage sur plusieurs faces ou lorsque la pièce doit être percée sous différents angles.


6. Gabarits modifiables / universels

• Guides réglables
  Ces gabarits sont conçus pour être flexibles, avec des guides réglables qui leur permettent de s'adapter à différentes pièces. Ils sont idéaux pour les usinage lorsque des ajustements rapides sont nécessaires.


7. Gabarits d'indexation

• Pour percer dans plusieurs positions angulaires
  Les gabarits d'indexation permettent une rotation précise de la pièce, ce qui permet de percer plusieurs trous à des angles différents sur la même pièce. Ces gabarits sont essentiels pour le perçage de modèles de trous complexes sur une seule pièce.


8. Gabarits de tourillon

• Rotatif
  Utilisés pour les pièces de grande taille ou complexes, les gabarits à tourillon permettent à la pièce de tourner, ce qui facilite l'accès aux différentes surfaces pendant le processus de perçage.


9. Gabarit de perçage (pour l'outillage de précision)

• Outillage de précision
  Ces gabarits sont conçus pour des applications de perçage de haute précision où un guidage exact de l'outil est nécessaire. Ils sont utilisés pour les opérations d'outillage qui requièrent une extrême précision.


Applications des gabarits de perçage

Perçage de composants automobiles

Les gabarits de perçage sont essentiels dans l'industrie automobile pour créer des modèles de trous précis dans des composants tels que les blocs moteurs, les pièces de suspension et les châssis.

Modèles de trous pour l'aérospatiale

Dans l'industrie aérospatiale, les gabarits de perçage garantissent que les pièces critiques telles que les longerons d'aile, les sections de fuselage et les supports de moteur présentent les schémas de perçage corrects pour l'assemblage et les performances.

Électronique et petites pièces

Les gabarits de perçage sont utilisés pour percer avec précision des trous dans de petits composants tels que des cartes de circuits imprimés, des connecteurs et d'autres dispositifs électroniques.

Fabrication de structures

Dans les secteurs de la construction et des machines lourdes, les gabarits de perçage sont utilisés pour percer des trous dans des éléments structurels, afin de garantir un alignement correct pour le boulonnage et le soudage.

Production en série de pièces mécaniques

Pour les productions par lots, les gabarits de perçage offrent la cohérence et la précision nécessaires pour obtenir des pièces de haute qualité, ce qui les rend idéaux pour les environnements de production de masse.

Machines de perçage CNC + manuelles

Les gabarits de perçage sont utilisés à la fois dans les machines de perçage à commande numérique et dans les machines de perçage manuelles pour garantir que les pièces sont maintenues en toute sécurité et que le foret suit la bonne trajectoire.

Forage répétitif de trous en grande quantité

Les gabarits de perçage sont indispensables dans les industries où les pièces sont produites en grandes quantités avec des schémas de perçage identiques, comme dans la fabrication automobile ou la production aérospatiale.

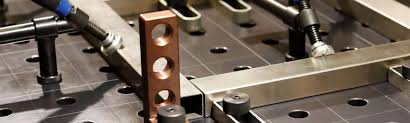

Considérations relatives à la conception des gabarits de forage (niveau ingénieur)

 Déterminer les exigences du trou

• Taille, tolérance, position réelle, profondeur du trou
  La première étape de la conception d'un gabarit de perçage consiste à définir clairement les spécifications du trou. Il s'agit notamment de déterminer le diamètre, la tolérance, la position exacte et la profondeur du trou afin de s'assurer que l'opération de perçage répond aux exigences de fabrication.


Analyser les forces de forage

• Force axiale, force radiale
  Comprendre la découpage Il est essentiel de connaître les forces en jeu pendant le forage. Les forces axiales et radiales affectent le positionnement et le serrage de la pièce. Une conception adaptée à ces forces permet de garantir la stabilité du gabarit et d'éviter le déplacement de la pièce.


Appliquer le principe de localisation 3-2-1

• Stabilité de la pièce
  Le principe 3-2-1 est utilisé pour positionner la pièce dans un gabarit afin d'éviter tout mouvement pendant l'opération. Ce principe garantit que la pièce est solidement maintenue et alignée avec précision.


Sélectionner les dispositifs de serrage

• Pinces à bascule, à pivotement, à vis, hydrauliques/pneumatiques
  Il est essentiel de sélectionner les dispositifs de serrage adéquats pour s'assurer que la pièce est maintenue en toute sécurité pendant l'opération. Les options comprennent des pinces à genouillère pour des installations rapides et faciles, ou des pinces hydrauliques et pneumatiques pour des opérations de grand volume.


Sélection des bagues

• Fixe, Renouvelable, Slip, Liner Bushings
  Le choix des bagues appropriées pour guider l'outil dans la pièce à usiner est essentiel. Les bagues fixes sont permanentes, les bagues renouvelables peuvent être remplacées après usure et les bagues collectrices offrent une flexibilité supplémentaire dans le guidage de l'outil.


Assurer l'enlèvement des copeaux

• Trous, fentes, chemins de refroidissement
  L'élimination efficace des copeaux est essentielle pour maintenir un environnement de travail propre et garantir les performances optimales de l'outil de coupe. Les circuits de refroidissement contribuent à réduire l'usure de l'outil et à éviter la surchauffe pendant le perçage.


Facilité de chargement/déchargement

• Ergonomie, sécurité des opérateurs
  Les gabarits doivent être conçus pour faciliter le chargement et le déchargement, afin de réduire la fatigue de l'opérateur et d'accroître la productivité. Les dispositifs de sécurité tels que les protections et les conceptions ergonomiques jouent également un rôle important dans la réduction des accidents du travail.


Bagues de forage - Guide complet

Objectif des douilles de perçage

Les douilles de perçage guident le foret jusqu'à l'emplacement exact de la pièce à usiner. Ils sont insérés dans le corps du gabarit et fournissent une trajectoire de perçage précise, garantissant que le foret ne se déplace pas ou ne se désaligne pas pendant l'opération de perçage.

Types de bagues

• Press-fit, Slip/Renewable, Liner, Screw-in, Quick-change
  Chaque type de bague est conçu pour des applications différentes. Les bagues à sertir sont permanentes, tandis que les bagues renouvelables et les bagues à glissement permettent un remplacement facile. Les bagues à changement rapide sont utilisées lorsque des changements d'outils rapides sont nécessaires.


Matériaux des bagues

• Acier trempé, carbure, inserts pour manchons
  Les bagues sont fabriquées à partir de matériaux Les douilles sont fabriquées en acier trempé ou en carbure pour résister à l'usure des opérations de perçage à grande vitesse. Les inserts à douille offrent un moyen rentable de remplacer les douilles usées sans remplacer l'ensemble du gabarit.


Tolérances et ajustement des bagues

La tolérance et l'ajustement de la douille sont essentiels pour garantir un positionnement précis du trou. Des douilles lâches peuvent entraîner un mauvais alignement de l'outil, tandis que des douilles trop serrées peuvent entraîner un grippage de l'outil.

Exemples de gabarits de perçage (avec cas d'utilisation)

Gabarit de plaque pour support automobile

Un gabarit de plaque maintient un support automobile en place tout en perçant des trous précis pour le montage. La plaque comporte plusieurs douilles pour un positionnement précis des trous sur les grandes pièces plates.

Gabarit de boîte pour le carter d'engrenage

Un gabarit en forme de boîte entoure la pièce à usiner et permet de percer sous plusieurs angles, ce qui garantit que tous les trous d'un carter d'engrenage sont percés avec une profondeur et un positionnement uniformes.

Gabarit pour arbres longs

Un gabarit à canaux maintient fermement en place les pièces longues et cylindriques telles que les arbres, tandis que le foret est guidé sur la longueur de la pièce, ce qui garantit un positionnement précis du trou.

Gabarit à feuilles pour ligne d'assemblage

La conception du gabarit à lames permet de charger et de décharger facilement les pièces sur une ligne d'assemblage. Il est articulé, ce qui permet d'accéder rapidement à la pièce à usiner.

Gabarit d'indexation pour trous angulaires

Un gabarit d'indexation fait tourner la pièce pour percer des trous à des positions angulaires multiples. Il garantit l'uniformité lors du perçage de trous sur des pièces cylindriques ou des pièces comportant plusieurs surfaces à percer.

Matériaux pour la construction de gabarits de forage

Acier doux

L'acier doux est un matériau couramment utilisé pour les gabarits en raison de sa disponibilité et de sa facilité d'usinage. Il est souvent utilisé pour les gabarits de perçage peu coûteux et de faible volume.

Acier à outils

L'acier à outils est utilisé pour les gabarits de haute performance où la durabilité et la résistance à l'usure sont essentielles. Il est couramment utilisé dans le cadre d'une production en grande quantité.

Fonte

La fonte offre d'excellentes propriétés d'amortissement des vibrations, ce qui la rend appropriée pour les gabarits qui doivent résister aux forces d'usinage.

Aluminium (pour les gabarits légers)

L'aluminium est utilisé pour les gabarits légers, en particulier dans les applications où la portabilité et la facilité de manipulation sont nécessaires.

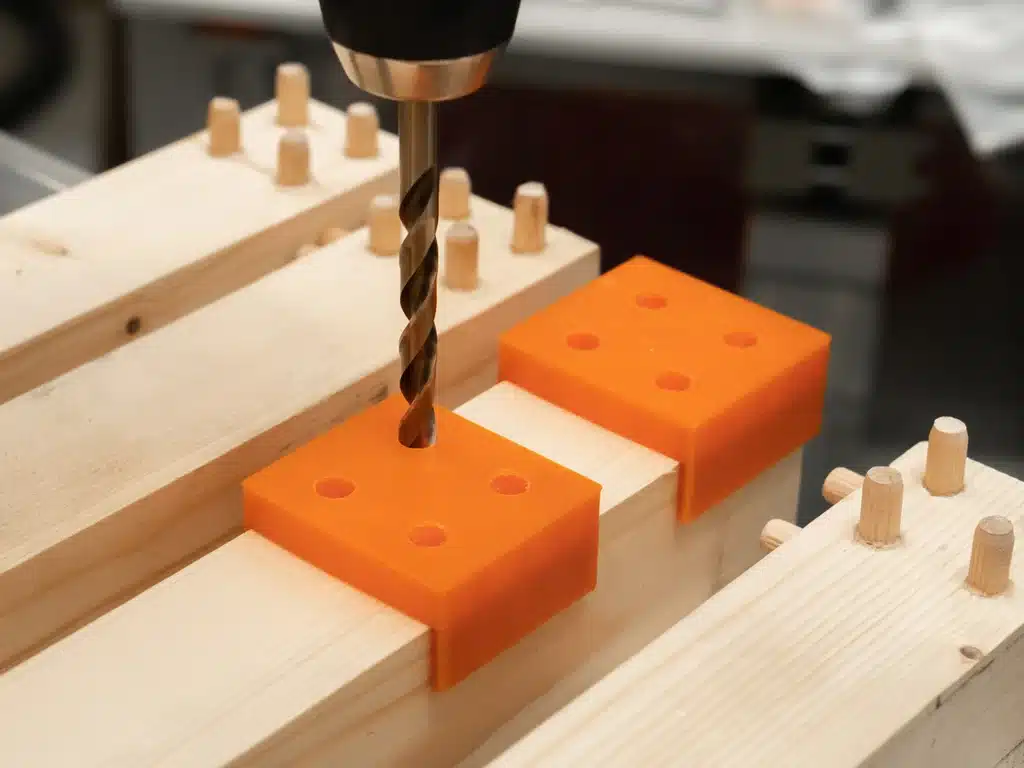

Composite/Polymère (gabarits imprimés en 3D)

Les matériaux composites ou polymères imprimés en 3D sont de plus en plus utilisés pour les gabarits de faible volume ou personnalisés, offrant une flexibilité et des capacités de prototypage rapide.

Avantages des gabarits de perçage

Précision et répétabilité

Les gabarits de perçage garantissent une précision et une répétabilité élevées en maintenant fermement la pièce à usiner et en guidant l'outil le long de la trajectoire correcte.

Une production plus rapide

En réduisant le besoin d'alignement manuel et de réglage des outils, les gabarits de perçage accélèrent le processus de production, en particulier dans les environnements à volume élevé.

Exigences réduites en matière de compétences

Avec un gabarit, même des travailleurs semi-qualifiés peuvent produire des pièces de haute précision, réduisant ainsi le besoin de machinistes hautement qualifiés.

Précision multi-trous

Les gabarits permettent de percer plusieurs trous avec précision, ce qui réduit les erreurs et garantit l'uniformité d'un lot de pièces.

Meilleure durée de vie de l'outil (perçage guidé)

En guidant l'outil le long de la trajectoire correcte, les gabarits de perçage réduisent l'usure de l'outil et améliorent sa durée de vie, ce qui permet de réaliser des économies à long terme.

Gabarits de perçage et montages de perçage

Quand utiliser un gabarit de perçage

Les gabarits de perçage sont essentiels lorsque la précision, la répétabilité et le guidage de l'outil sont requis, en particulier pour les opérations de perçage impliquant des trous multiples ou des tolérances serrées.

Quand une fixation suffit

Un montage est suffisant lorsque l'objectif est de maintenir la pièce stable, mais que le guidage de l'outil n'est pas nécessaire. Les montages sont généralement utilisés pour les opérations où la trajectoire de l'outil est déterminée par la machine, telles que fraisage ou de tourner.

Considération du coût par rapport à la précision

Si les gabarits offrent une précision supérieure, leur coût est plus élevé en raison de leur complexité et de la nécessité de disposer de systèmes de guidage d'outils spécifiques. Les montages, quant à eux, sont plus simples et moins coûteux, mais offrent moins de précision pour le placement des outils.

Innovations modernes en matière de gabarits de forage

Gabarits de perçage imprimés en 3D (SLA/SLS)

Les technologies d'impression 3D, telles que SLA et SLS, permettent un prototypage rapide et la production de gabarits de forage personnalisés avec des conceptions complexes, réduisant ainsi les délais et les coûts.

Systèmes modulaires de gabarits à changement rapide

Les gabarits modulaires permettent une reconfiguration rapide, ce qui les rend idéaux pour les fabrications à faible volume et à mélange élevé, où différentes pièces nécessitent des configurations de gabarits différentes.

Gabarits intelligents avec capteurs

Les gabarits intelligents équipés de capteurs peuvent surveiller l'usure de l'outil, l'alignement de la pièce et la répartition de la force, fournissant un retour d'information en temps réel pour améliorer la précision et l'efficacité.

Gabarits intégrés à la CNC avec goupilles de positionnement

Machines CNC peuvent désormais intégrer des gabarits dotés de broches de positionnement automatisées, ce qui permet d'effectuer des réglages plus rapides et plus précis sans intervention manuelle.

Problèmes courants des gabarits de perçage et solutions

Désalignement

Pour remédier au désalignement, il faut s'assurer que les dispositifs de repérage sont positionnés avec précision et que le corps du gabarit est suffisamment rigide pour résister à la déformation pendant le perçage.

Usure des bagues

Remplacez régulièrement les bagues usées pour maintenir la précision du guidage de l'outil. Des bagues renouvelables et glissantes peuvent prolonger la durée de vie du gabarit.

Accumulation de bavures

Concevoir des gabarits avec un jeu de copeaux approprié pour éviter que les bavures n'interfèrent avec le processus de perçage.

Glissement de la pièce

Utilisez des dispositifs de serrage fiables et vérifiez que la pièce est bien en place afin d'éviter tout glissement pendant le perçage.

Brouillage pendant l'opération de forage

Veillez à ce que le foret et les douilles soient correctement alignés et lubrifiés afin d'éviter tout blocage en cours d'utilisation.

Pratiques d'entretien et d'inspection

Intervalles de remplacement des bagues

Vérifiez régulièrement l'usure des bagues et remplacez-les si nécessaire pour garantir la précision des opérations de forage.

Nettoyage de surface

Nettoyez régulièrement les surfaces du gabarit pour éliminer les débris et éviter qu'ils n'affectent la précision de la pièce.

Vérification de l'usure des pinces

Inspecter les dispositifs de serrage pour détecter les signes d'usure et s'assurer qu'ils appliquent une force constante pour maintenir la pièce en toute sécurité.

Points de lubrification

Une lubrification correcte des pièces mobiles, telles que les bagues et les pinces, est essentielle pour assurer un fonctionnement régulier et prolonger la durée de vie du gabarit.

Étalonnage pour le forage de haute précision

Calibrer régulièrement les gabarits pour garantir une précision et des performances constantes, en particulier pour les opérations de perçage de haute précision.

Conclusion

Les gabarits de perçage sont essentiels pour garantir un positionnement précis des trous, l'alignement des outils et la répétabilité des opérations de perçage. Ils jouent un rôle crucial dans la fabrication de pièces de haute qualité, en particulier dans les environnements où les volumes sont importants et la précision critique.

Les gabarits sont indispensables à l'usinage moderne, car ils fournissent des modèles de perçage précis et répétables qui améliorent l'efficacité, réduisent les erreurs et améliorent la qualité globale du produit.

Des gabarits de perçage bien conçus permettent non seulement de réduire les coûts de production en rationalisant les opérations et en minimisant les erreurs, mais aussi d'améliorer la qualité globale du produit fini.
